Uniwersalny włącznik reflektorów drogowych DENALI

WŁĄCZNIK ŚWIATEŁ DROGOWYCH DENALI

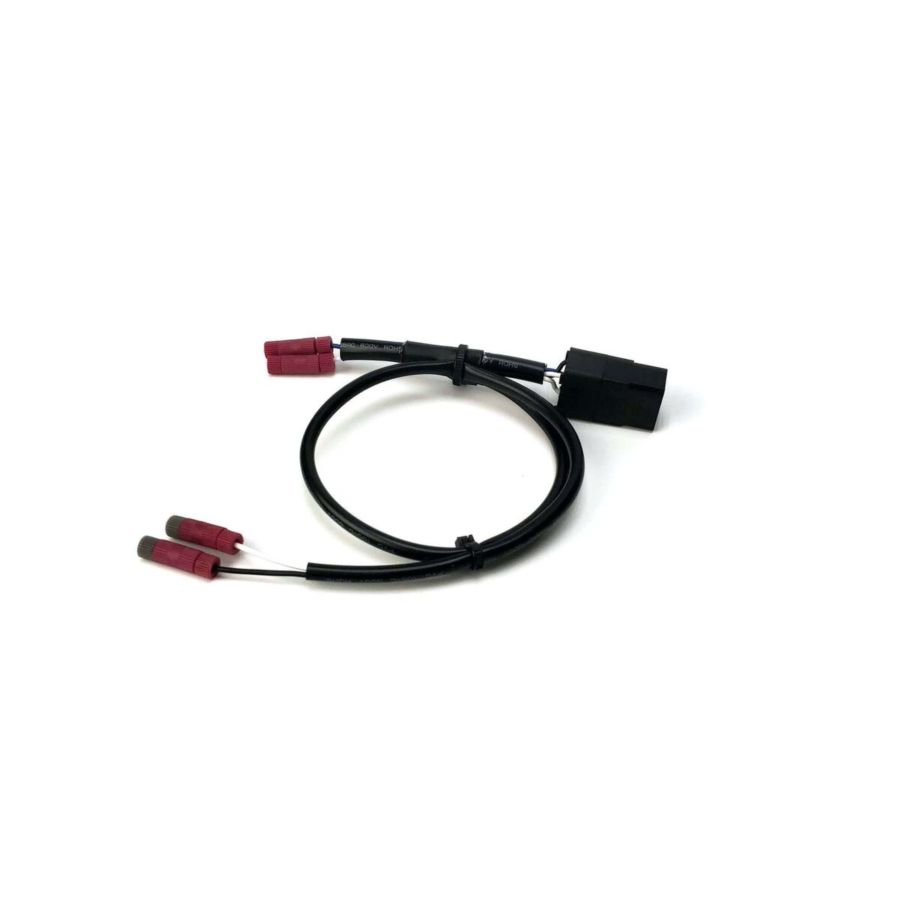

Długo oczekiwany Trigger Wizard to prosty adapter okablowania, który przekształca przewód świateł drogowych pojazdu z przełączaniem masy na tradycyjny przewód świateł drogowych, który generuje napięcie 12 woltów po włączeniu świateł drogowych. Ten adapter jest wymagany, jeśli chcesz wyprowadzić sygnał świateł drogowych 12 V, który umożliwi lampom DENALI zmianę intensywności za pomocą fabrycznego przełącznika świateł drogowych.

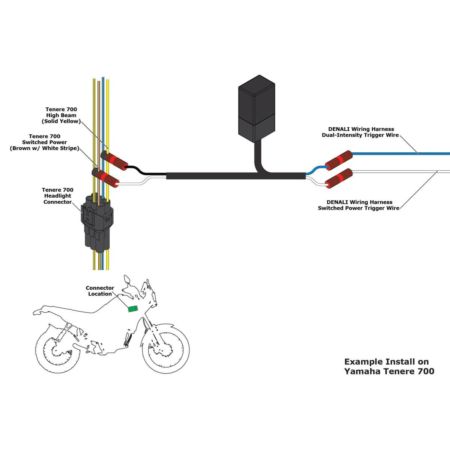

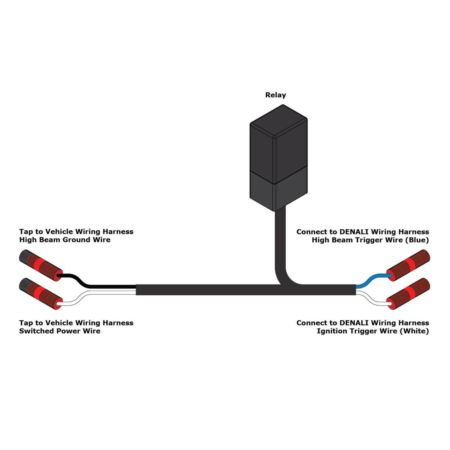

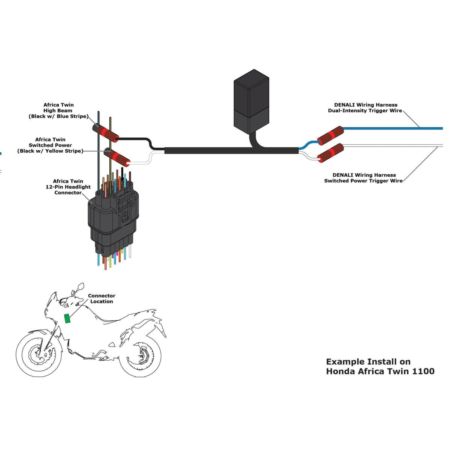

Aby zainstalować kreatora wyzwalania, wystarczy podłączyć biały i niebieski koniec do oznaczonych kolorami przewodów wyzwalacza wiązki przewodów DENALI, a następnie podłączyć czarny i biały przewód odpowiednio do świateł drogowych pojazdu i przełączanych przewodów zasilających.

Co to jest przełączanie uziemienia? Skąd mam wiedzieć, czy tego potrzebuję?

Przełączanie masy jest powszechną konfiguracją obwodów reflektorów pojazdów LED i oznacza po prostu, że przełącznik znajduje się po stronie masy obwodu reflektorów, a nie po stronie zasilania obwodu. Aby stwierdzić, jaki rodzaj przełączania ma Twój pojazd, po prostu użyj woltomierza i zmierz napięcie na przewodzie świateł drogowych reflektora podczas włączania/wyłączania przełącznika świateł drogowych. Tradycyjne obwody świateł drogowych z przełączaniem „po stronie zasilania” będą pokazywać 0 woltów, gdy światła drogowe są wyłączone, i ponad 12 woltów, gdy światła drogowe są włączone.

Obwody świateł drogowych z przełączaniem masy działają dokładnie odwrotnie, gdzie przewód będzie mierzyć ponad 12 woltów, gdy światła drogowe są wyłączone, i spadać poniżej 1 wolta, gdy światła drogowe są włączone. Podłączenie Trigger Wizard w linii pomiędzy wiązką przewodów DENALI a obwodem reflektora z przełączaniem masy spowoduje odwrócenie sygnału i prawidłową aktywację funkcji przyciemniania DENALI. Ten adapter jest kompatybilny ze wszystkimi wiązkami świateł drogowych DENALI DataDim i kontrolerem oświetlenia DialDim.
